Назначение изделия

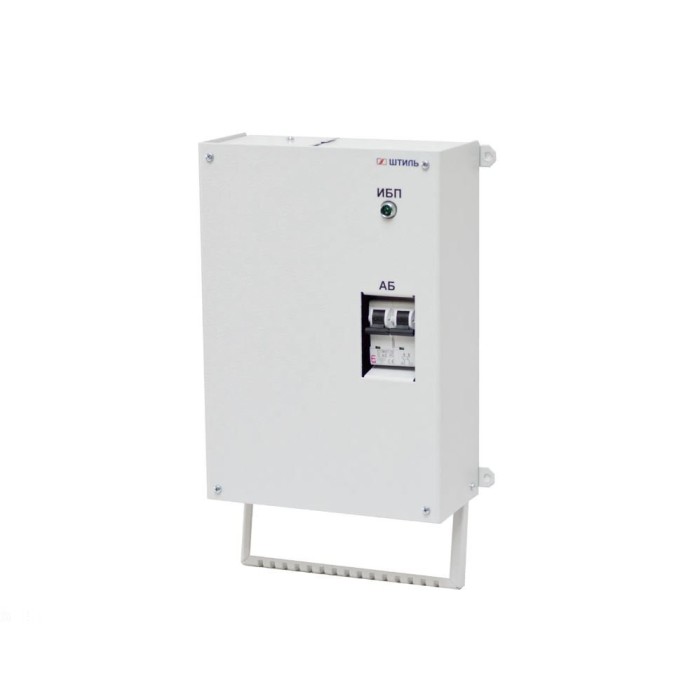

Модуль защиты батарей BPM-20-S-B разработан для совместного применения с моделями ИБП «Штиль» ST3115L и ST3120L конфигурации 3:1 с выходной мощностью 15 и 20 кВА. Устройство крепится на боковую стенку батарейного стеллажа «Штиль» серии «MBS» и обеспечивает удобное подключение и обслуживание открытых аккумуляторных батарей, расположенных в стеллаже, а также подключение внешнего зарядного устройства.

К АБ модуль подключается через разъем TD120A «Андерсон» (кабель подключения заказывается отдельной позицией). В состав модуля входит автоматический выключатель АБ – 2P C100 (DCmax=220В).

Тип разъема для подключения к ИБП – TD120A «Андерсон» (кабель подключения к ИБП входит в комплект поставки устройства).

Тип разъема для подключения внешнего ЗУ – TD50A «Андерсон» (кабель входит в комплект поставки внешнего ЗУ).

Также предусмотрено подключение дополнительной группы АБ через разъем TD120A «Андерсон» (кабель подключения заказывается отдельной позицией).

Дополнительное оборудование

(339269) - TD120A-TD120A-5-2х25, Батарейный кабель для параллельного соединения модулей защиты батарей BPM-20-S-B; сечение кабеля 25 мм², разъем Андерсон; длина кабеля 5 м.

(339268) - TD120A-TD120A-4-2х25, Батарейный кабель для параллельного соединения модулей защиты батарей BPM-20-S-B; сечение кабеля 25 мм², разъем Андерсон; длина кабеля 4 м.

(339255) - TD120A-TD120A-4-2х16, Батарейный кабель для параллельного соединения модулей защиты батарей BPM-20-S-B; сечение кабеля 16 мм², разъем Андерсон; длина кабеля 4 м.

(339267) - TD120A-TD120A-3-2х25, Батарейный кабель для параллельного соединения модулей защиты батарей BPM-20-S-B; сечение кабеля 25 мм², разъем Андерсон; длина кабеля 3 м.

(339254) - TD120A-TD120A-3-2х16, Батарейный кабель для параллельного соединения модулей защиты батарей BPM-20-S-B; сечение кабеля 16 мм², разъем Андерсон; длина кабеля 3 м.

(339266) - TD120A-TD120A-2-2х25, Батарейный кабель для параллельного соединения модулей защиты батарей BPM-20-S-B; сечение кабеля 25 мм², разъем Андерсон; длина кабеля 2 м.

(339253) - TD120A-TD120A-2-2х16, Батарейный кабель для параллельного соединения модулей защиты батарей BPM-20-S-B; сечение кабеля 16 мм², разъем Андерсон; длина кабеля 2 м.

(339265) - TD120A-TD120A-1-2х25, Батарейный кабель для параллельного соединения модулей защиты батарей BPM-20-S-B; сечение кабеля 25 мм², разъем Андерсон; длина кабеля 1 м.

(339252) - TD120A-TD120A-1-2х16, Батарейный кабель для параллельного соединения модулей защиты батарей BPM-20-S-B; сечение кабеля 16 мм², разъем Андерсон; длина кабеля 1 м.

(339273) - TD120A-T-5-2х25, Батарейный кабель для подключения модуля защиты батарей BPM-20-S-B к ИБП; сечение кабеля 25 мм², разъем Андерсон, трубчатая насадка; длина кабеля 5 м.

(339259) - TD120A-T-5-2х16, Батарейный кабель для подключения модуля защиты батарей BPM-20-S-B к ИБП; сечение кабеля 16 мм², разъем Андерсон; длина кабеля 6 м.

(339272) - TD120A-T-4-2х25, Батарейный кабель для подключения модуля защиты батарей BPM-20-S-B к ИБП; сечение кабеля 25 мм², разъем Андерсон, трубчатая насадка; длина кабеля 4 м.

(339258) - TD120A-T-4-2х16, Батарейный кабель для подключения модуля защиты батарей BPM-20-S-B к ИБП; сечение кабеля 16 мм², разъем Андерсон; длина кабеля 5 м.

(339271) - TD120A-T-3-2х25, Батарейный кабель для подключения модуля защиты батарей BPM-20-S-B к ИБП; сечение кабеля 25 мм², разъем Андерсон, трубчатая насадка; длина кабеля 3 м.

(339257) - TD120A-T-3-2х16, Батарейный кабель для подключения модуля защиты батарей BPM-20-S-B к ИБП; сечение кабеля 16 мм², разъем Андерсон; длина кабеля 4 м.

(339270) - TD120A-T-2-2х25, Батарейный кабель для подключения модуля защиты батарей BPM-20-S-B к ИБП; сечение кабеля 25 мм², разъем Андерсон, трубчатая насадка; длина кабеля 2 м.

(339256) - TD120A-T-2-2х16, Батарейный кабель для подключения модуля защиты батарей BPM-20-S-B к ИБП; сечение кабеля 16 мм², разъем Андерсон; длина кабеля 3 м.
